QUADROS ELÉTRICOS EM TERMOPLÁSTICO ABS
| QUADRO TIPO EMBUTIR 24 PÓLOS EM PROCESSO DE MONTAGEM |
ACABAMENTO FRONTAL COM PORTA TRANSPARENTE OU OPACA |
 |
 |
| QUADRO TIPO EMBUTIR 12 PÓLOS MONTADO |

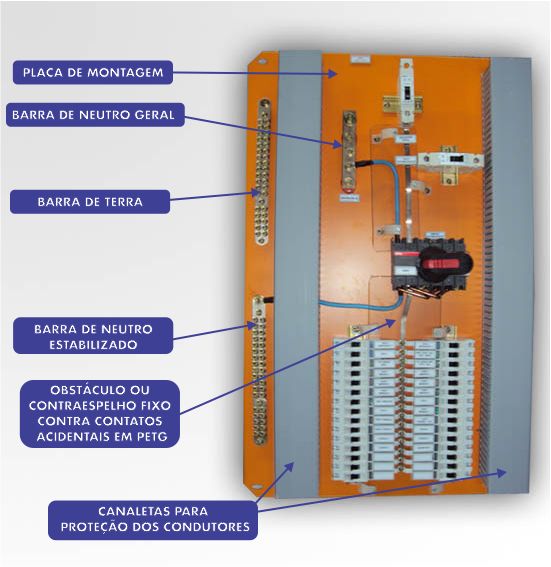

Barra de Neutro/Terra 6 saídas e Barramento tipo Pente 12 pólos |
 |
 |
QUADROS ELÉTRICOS EM CHAPA DE AÇO CARBONO

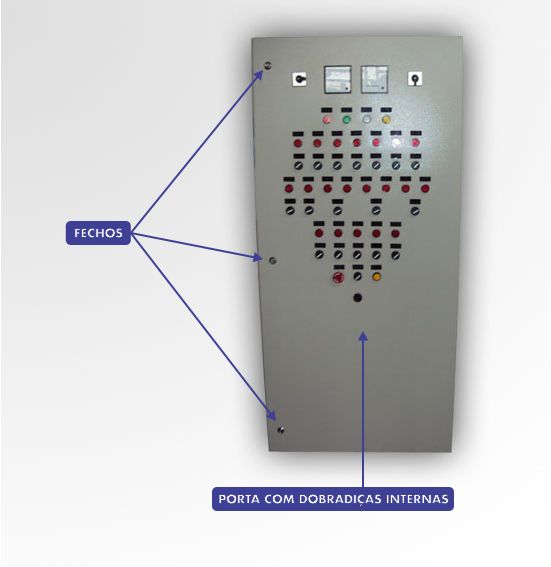

ARMÁRIO MONOCOLUNA FECHADO
COM ACESSO FRONTAL POR MEIO DE PORTA INTEIRIÇA
PERSPECTIVA
FRONTAL < 45º

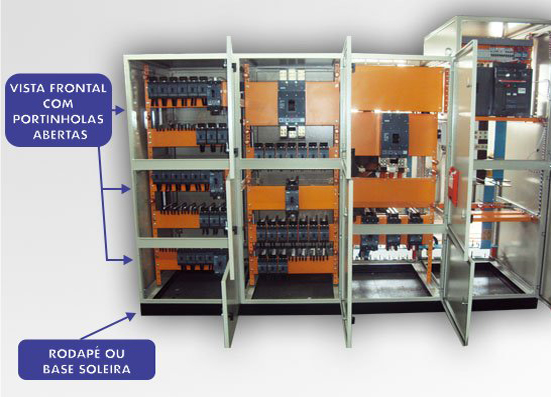

ARMÁRIO MULTICOLUNAS FECHADO COM ACESSO FRONTAL POR MEIO DE PORTINHOLAS

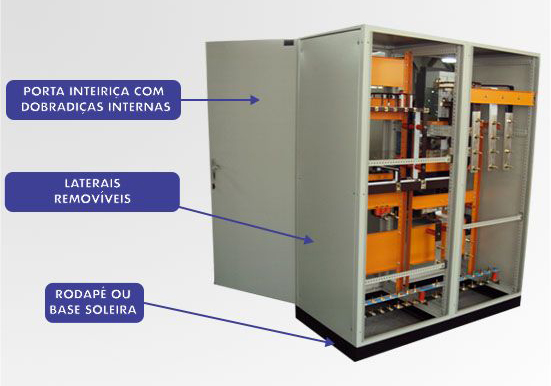

ARMÁRIO MULTICOLUNAS FECHADO COM ACESSO FRONTAL POR MEIO DE PORTA INTEIRIÇA POR COLUNA

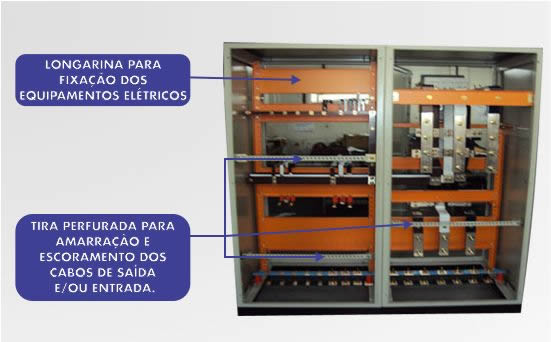

VISTA TRASEIRA ABERTA
DETALHES DE MONTAGEM

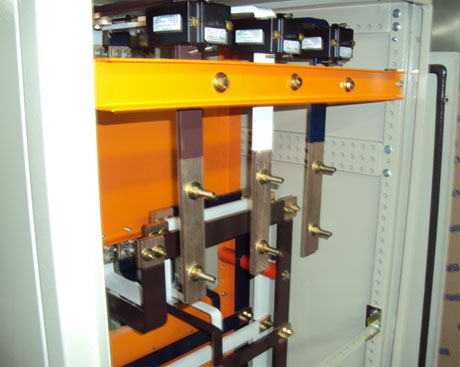

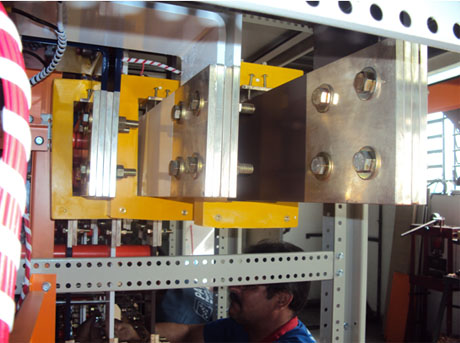

- Conexão entre barramento principal e de distribuição.
- Bandeira para conexão ao Barramento Blindado - Busway.

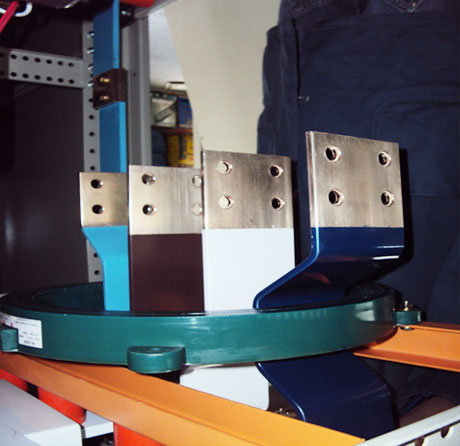

- Passagem de Barramento através do Transformador Toroidal.

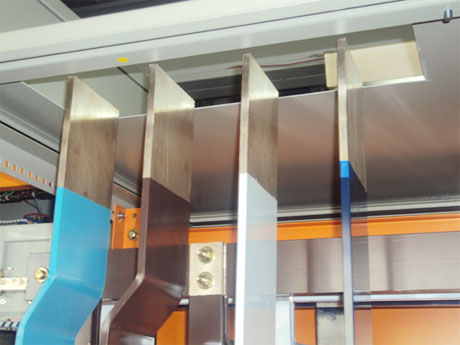

- Bandeira para conexão aos cabos alimentadores.

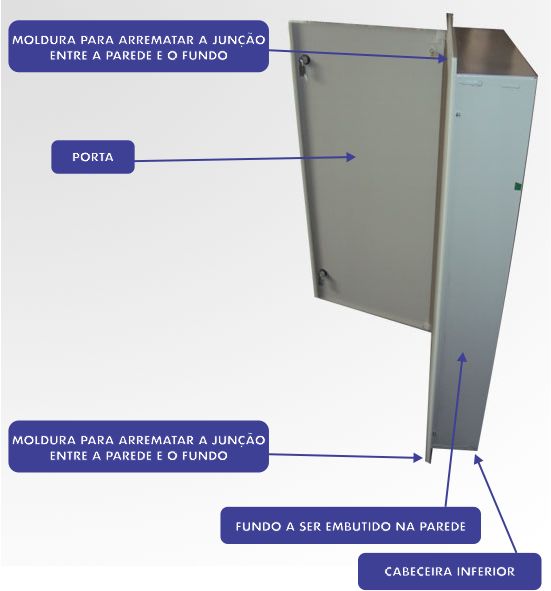

CONJUNTO MODULAR - TIPO EMBUTIR
VISTA LATERAL
CONJUNTO MODULAR - TIPO EMBUTIR
VISTA FRONTAL COM PORTA ABERTA
CONJUNTO MODULAR - TIPO EMBUTIR
VISTA FRONTAL COM PORTA FECHADA

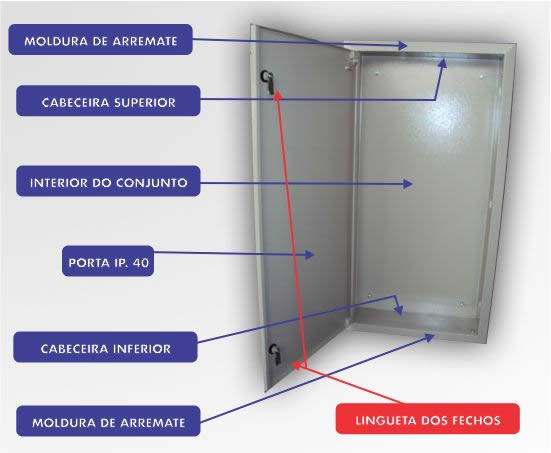

MIOLO A SER COLOCADO NO INTERIOR DO CONJUNTO MODULAR TIPO EMBUTIR

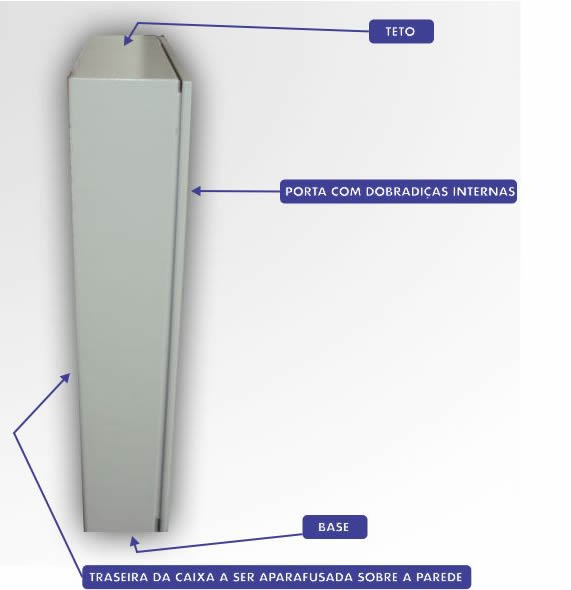

CONJUNTO MODULAR - TIPO SOBREPOR
VISTA LATERAL
CONJUNTO MODULAR - TIPO SOBREPOR
VISTA FRONTAL
CONJUNTO MODULAR - TIPO SOBREPOR
VISTA INTERNA
|
